Produkt­beschrei­bung

Produktmerkmale:

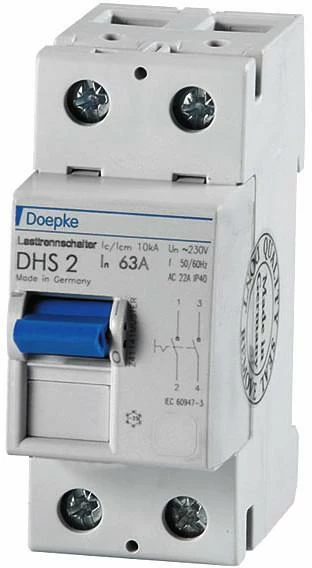

Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 2 sind Lasttrenn- bzw. Hauptschalter in zweipoliger Ausführung. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. Die DHS können durch einen Hilfs- bzw. Fehlersignalschalter erweitert werden, was die Anzeige und Weiterverarbeitung des Schaltzustands ermöglicht.

Einsatzgebiete: – besonders geeignet für den Einsatz in Hauptverteilungen in weit ausgedehnten Stromversorgungen z. B. für Campingplätze, Yachthäfen, Kleingartenkolonien, Schaustellplätze usw.

Technische Daten:

• Bemessungsdauerstrom Iu 63; 80; 100; 125 A
• Polzahl 2; 4
• Bedingter Bemessungskurzschlussstrom Iq 10 kA
• Schutzart (IP), frontseitig IP20
• Verriegelbar ja
• Anschlussart Hauptstromkreis Schraubanschluss
• Ausführung des Betätigungselements Kipphebel
• Bemessungsbetriebsleistung bei AC-23, 400 V – kW
• Geeignet für Verteilereinbau ja
• Max. Bemessungsbetriebsspannung Ue bei AC 253 V
• Gerätebauart Komplettgerät im Gehäuse
• TE 2; 4; 4.5
