Produkt­beschrei­bung

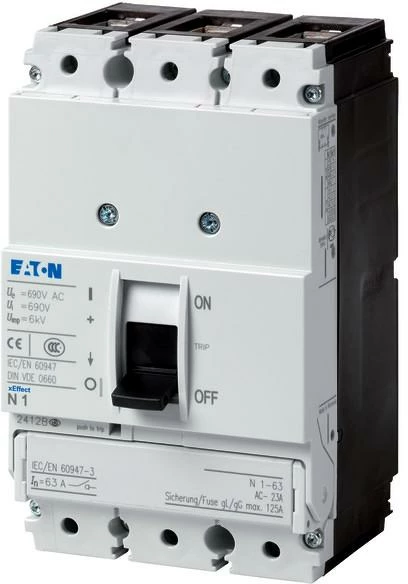

Lasttrennschalter PN..-.. erfüllen die Trenneigenschaften auch für geerdete IT-Netze. Zubehöre wie z. B. Brückenbausätze, Anschlussklemmen und Türkupplungsdrehgriffe gestatten den individuellen Einbau in die unterschiedlichsten Verteilersysteme. PN Typen nicht für Remote-Funktion geeignet. Hinweise: Hauptschaltereigenschaften einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Berührungsschutz nach VDE 0160 Teil 100.

Technische Daten:

• Bemessungsdauerstrom Iu: 160 A
• Polzahl: 3
• Bedingter Bemessungskurzschlussstrom Iq: 100 kA
• Schutzart (IP), frontseitig: IP20
• Verriegelbar
• Anschlussart Hauptstromkreis: Rahmenklemme
• Ausführung als NOT-AUS-Einrichtung
• Ausführung des Betätigungselements: Kipphebel
• Ausführung als Hauptschalter
• Ausführung als Lasttrennschalter
• Ausführung als Wartungs-/Reparaturschalter
• Bemessungsbetriebsleistung bei AC-23, 400V: 90 kW
• Bemessungsbetriebsleistung, AC-3, 400V :90 kW
• Geeignet für Bodenbefestigung
• Geeignet für Verteilereinbau
• Geeignet für Zwischenbau
• Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
• Gerätebauart: Einbaugerät Festeinbautechnik
