Produkt­beschrei­bung

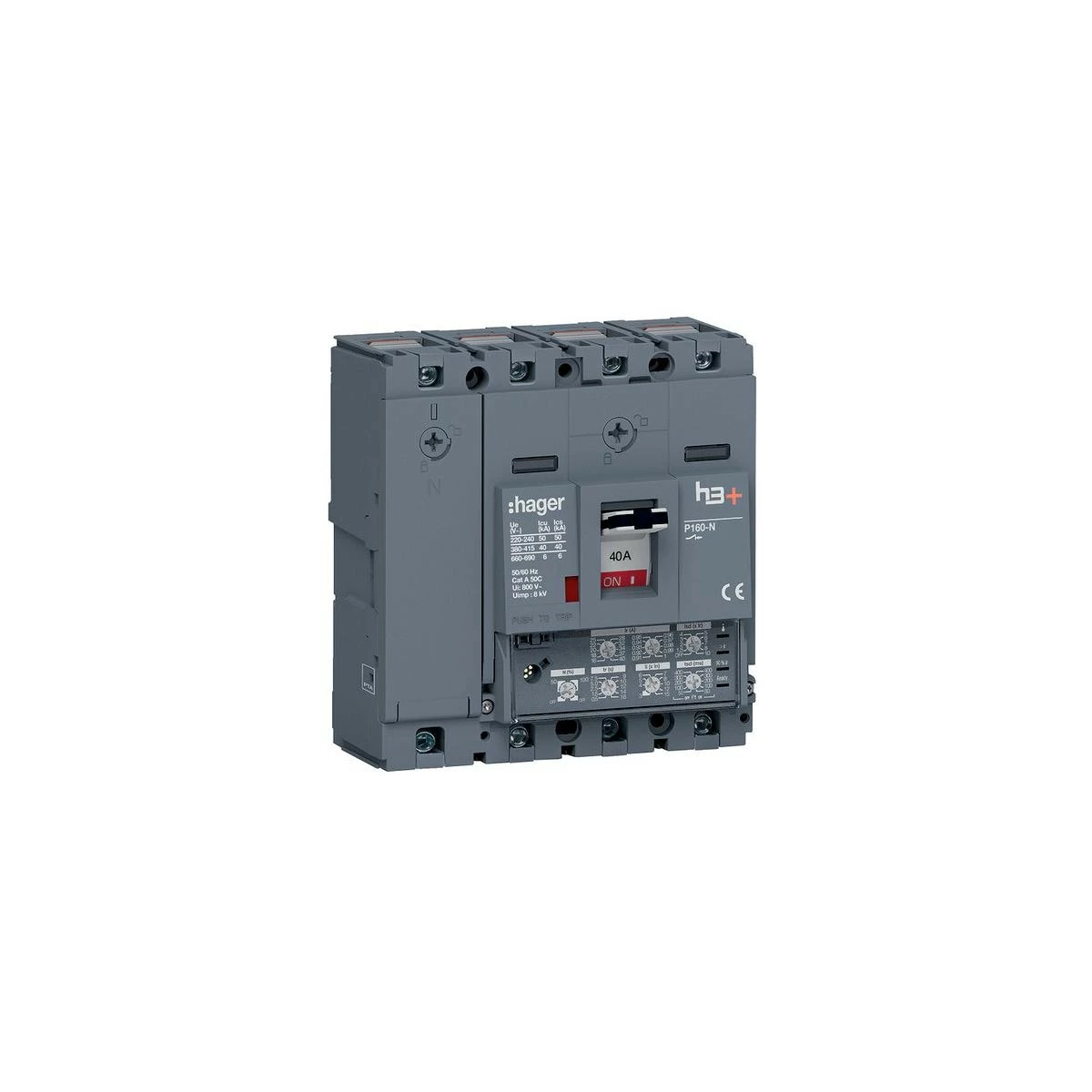

Leistungsschalter h3+ P160 LSI 4P4D N0-50-100% 40A 40kA CTC. Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir), den kurzzeitverzögerten Kurzschlussstrom (Isd) und den unverzögerten Kurzschlussschutz (Ii) sowie die Zeitverzögerung tr bei Überlast und die Zeitverzögerung tsd für kurzzeitverzögerte Kurzschlussauslösung. Zusätzlich kann durch eine aktivierbare I²t-Funktion zwischen dem Kurzschlussströmen Ii und Isd und der kurzzeitverzögerten und unverzögerten Auslösezeit die Auslösekurve umgekehrt proportional angepasst werden. Der Neutralleiter-Schutz kann mit einem Regler auf die Position OFF, 50 % von Ir und Isd oder 100 % von Ir und Isd eingestellt werden. Die Zeitverzögerung bleibt wie bei tr und tsd. Die Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Die LED zur Überstromanzeige beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. Eine weitere LED signalisiert die Übertemperatur in der Auslöseeinheit. Diese leuchtet rot wenn intern 105°C überschritten werden. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Ein potentialfreier Alarmkontakt für die Ausschaltvorwarnung bei Gefahr einer Abschaltung durch Überlast ist standardmäßig integriert. Dieser wird bei I > 90% Ir geschlossen. Dies wird durch eine zusätzliche LED angezeigt. Sie leuchtet orange wenn der Kontakt geschlossen ist. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.
